發布時間：2018-11-09 來源：元祿光電
紫外激光切割技術是激光加工技術的重要組成部分，是激光加工行業中一項重要應用技術,紫外激光切割機根據激光運動與否可分為定光式和動光式兩種。定光式紫外激光切割系統在工作過程中光路固定，依靠工作臺與激光頭之間的相對運動實現對工件的加工，以傳統的燈泵 Nd:YAG 定光式激光切割系統為典型代表。這種定光式系統的切割速度主要取決于工作臺的運動速度，但由于受工作臺本身的運動速度限制，其加工速度不可能太高，其速度最快也就500mm/s。這種定光式結構主要優點是成本較低、無網格塊之間的拼縫無縫拼接的苛刻要求，適用于小批量、零散加工，以及對速度和效率要求不高的場合。動光式激光切割系統依靠受計算機控制的兩個振鏡實現激光的二維高速掃描，從而完成高速切割加工。振鏡掃描速度比工作臺的移動速度快得多，一般可以達到8000mm/s以上，所以這種方式的加工效率比定光式高得多，其應用前景遠大于定光式。那么動光式的這種加工方式的紫外激光切割機配置有哪些呢？其性能如何？元祿光電為大家介紹紫外激光切割機。

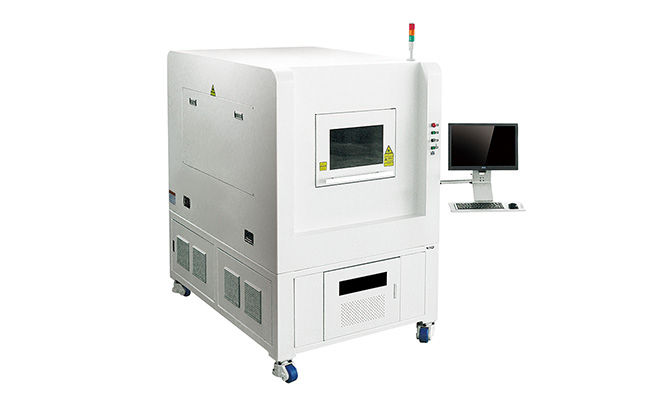

紫外激光切割機
紫外激光切割機的性能適用性廣泛，可用于pcb、fpc、ic芯片、銅箔、硅片、薄膜等材料切割、開窗、鉆孔等應用，主要由紫外激光器、XY直線工作臺、驅動器、工控機、高速振鏡、系統控制軟件、定位系統、抽塵系統、真吸附空系統、外光路、機臺等器件組成。
其配置清單如下：
配件名稱 | 規格 | 數量 | 備注 |
主機 | 花崗巖（大理石）臺面 | 一套 | 隨機組成部件 |
激光器紫外 | 激光器 | 一臺 | 隨機組成部件，含激光器專用冷水機 |
高速切割振鏡 | 進口高速激光掃描振鏡 | 一套 | 隨機組成部件 |
聚焦鏡 | 進口透鏡 | 一套 | 隨機組成部件 |
CCD定位系統 | 工業數字相機 | 一套 | 隨機組成部件 |
工控機 | 工控 | 一臺 | 隨機組成部件 ：含液晶顯示器、鍵盤、鼠標 |
直線電機 | 臺灣直線電機（X/Y軸） | 二套 | 隨機組成部件: 含伺服控制器及光柵尺 |
真空吸附臺 | 定制真空吸附工作臺 | 1個 | |
控制系統 | CF540型紫外激光切割系統V3.1版本 | 一套（含光盤） | |
產品使用手則
| FPC紫外激光切割系統使用手則 | 一套
| |
產品合格證 | FPC紫外激光切割系統產品合格證 | 一本
|
元祿光電紫外激光切割機性能表如下：
項目 | 參數 |
型號 | 紫外激光切割設備CF540 |
激光器 | SP 355nm 12W/18W |
可加工材料 | 指紋識別芯片、軟硬結合板、硬板劃線、焊有元器件的電路板、柔性印刷電路板及相關輔材，輔材包括：覆蓋膜、導電膠、銀箔、銅箔、FR-4增強片等 |
設備有效加工范圍 | 500mm×400mm |
聚焦光斑 | 10μm（最小可達） |
激光器頻率調節范圍 | 20K-100KHz |
最小切線寬度 | 20μm |
振鏡掃描速度 | 2000mm/s（max） |
單次切割幅面 | 40mm×40mm |
平臺移動速度 | 500mm/s |
工作臺定位精度 | ±2μm |
工作臺重復精度 | ±1μm |
可處理文件格式 | 標準Gerber文件，DXF文件，PLT文件等 |
設備尺寸 | 1650mmL×1300mmW×1800mmH |
聚焦透鏡 | 進口遠心掃描透鏡 |
設備重量 | 2000kg |
工作環境要求 | 環境溫度：22±2℃； 環境濕度：﹤60%； 激光器供應電源：穩定的AC220V電源 |
以上是元祿光電紫外激光切割機的配置清單及參數表，如需要詳細解答，請聯系我公司官方網站公布的聯系方式，或持續關注我公司官網介紹的內容。元祿光電
